| 产品特性：搅拌注浆 | 品牌：豫工 | 型号：550 |
| 混凝土机械类型：注浆机 | 订货号：023 | 货号：0265 |
| 混凝土理论输送量：8m3/h | 混凝土最大出口压力：8Mpa | 额定进料容量：10m3 |
| 额定出料容量：6m3 | 料斗提升速度：20m/min | 骨料最大粒径：5mm |
| 电机功率：11kw | 卸料方式：电动 | 搅拌功率：4kw |
| 拌筒转速：1440min | 搅拌轴转速：1440r/min | 外形尺寸：2100*1300*1700mm |
| 整机重量：870kg | 规格：2100*1300*1700 | 是否跨境货源：否 |
九龙隧道衬砌制浆储浆注浆一体机操作方法
是依靠天桑神树之威。该泵换向机构具有气压自动定位性能，使用可靠，具有按照预定的注浆压力自动调节排浆量的性能。 型号2ZBQ18.5/42ZBQ10/10ZBQ-6/2.5 大流量(L/min) 大压力(MPa)6153.5 额定气压(MPa)0.5 工作气压范围(MPa)0.2-0.63 出浆管直径(mm)Ф13Ф13Ф19 外形尺寸（mm）1250×480××480××350×350 重量（kg） 注浆泵气动注浆泵矿用泵注浆泵气动注浆泵矿用泵 2ZBQ气动注浆泵 型号2ZBQ-30/62ZBQ-85/2 额定供气压力(Mpa)≤0.63≤0.63 额定排浆压力(Mpa)124 额定排浆量(L/min)40110 耗气量(m3/min)≤2.2≤2.1 排浆缸基本参数 （内径×行程）Φ60×120Φ80×120 使用温度常温常温 浆液混合比1:11:1 外形尺寸（长×宽×高）1120×520××550×750mm 整机重量(kg) 声功率级 大排量(L/min)45130 高排浆压力(Mpa)155矿、铁矿的井壁注水、加固注浆、锚杆支护注浆，钻孔封堵以及地铁、隧道、水利、建筑等注浆堵水及破碎岩层、软基加固的注浆固结工程。

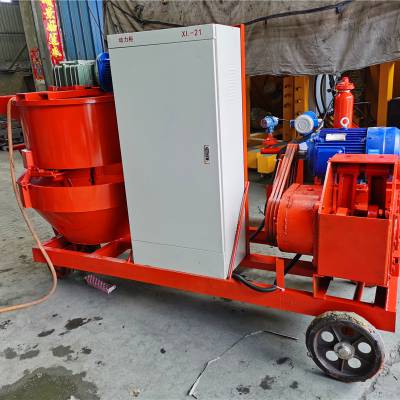

隧道带模注浆搅拌一体机是隧道衬砌专用注浆机，又称为拱顶带模注浆一体机，该设备集制浆、储浆及注浆一体化，施工速度快，使用方便。拱顶带模注浆是通过对衬砌台车进行改造，在衬砌台车模板中心线位置沿台车纵向方向设置一定数量的注浆孔，并安装注浆用固定法兰，在浇筑混凝土前预埋活性粉末混凝土（ＲＰＣ）注浆管，混凝土浇筑结束后及时从预埋注浆管处进行注浆。带模注浆工艺将传统的隧道衬砌空洞缺陷由后期修补变为前期预防，早期“预防”式治理，及时纠正和改进，将“隐蔽”的“缺陷”工程变为“可见”的“可靠”工程。带模注浆解决了衬砌拱顶脱空问题，并使注浆料与衬砌混凝土形成良好的受力整体，通过对注浆量量化考核，倒逼施工班组提高衬砌浇筑质量。
8.清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。反之，当油缸向后运动时，料缸无杆腔吸浆，有杆腔排浆。海口市水泥气动注浆泵水泥气动注浆泵气动注浆泵参数:型号:2ZBQ50/4流量:≦50L/min压力:0-8MPa压缩空气用量:0.7m3/min供气压力:0.2-0.63MPa外形尺寸:0.8x0.4x0.7m主机重量:41kg可调浆比例1:1、1:0.75 二、产品特点 1、体积小、重量轻、移动搬运方便，适应移动频繁的多点注浆。
一、隧道带模注浆搅拌一体机带模注浆技术优势
１、通过简化预埋管及注浆施工工艺、改进注浆工装及衬砌微膨胀注浆结合料，将衬砌拱顶浇筑的隐蔽工程转化为“可见”工程，预防衬砌拱顶缺陷，避免因衬砌厚度不足进行二次回填注浆或破除重建。
２、微膨胀注浆结合料具有修复施工间隙缝、冷缝及混凝土不密实、缺棱掉角等缺陷的作用；通过浆体的渗透堵塞防水板破损，形成“蘑菇”型栓塞，具有堵水功能，减少拱顶部位的渗漏。
３、采用隧道带模注浆搅拌一体机注浆，该设备集注浆、储浆、注浆多功能为一体，且具有较高的注浆压力，可充分克服低水料比浆体的管道阻力和浆液垂直输送的阻力。
４、利用衬砌台车的支撑，混凝土浇筑完及时注浆。施工时间段，不影响其他工序。
５、统计每环衬砌注浆量，实施过程管理和考核，倒逼施工班组提高衬砌灌注质量。
泵的结构BW150/10型注浆泵主要由泵体、泵架、气室、耐震压力表、电动机、V型带、带轮护罩等部分组成（详见附录图1）3.1泵体(详见附录图2A、图2B)泵体由动力端和液力端两部分组成,动力端包括传动齿轮、曲轴、连杆、十字头等零部件，液力端包括缸套、活塞、泵头、球阀等零部件。动力端的曲轴（1）上装有三根尺寸相同的连杆，每根连杆通过十字头（4），活塞杆（6）与活塞（8）连接，将曲轴的旋转运动转换成活塞的往复直线运。（4）机器作业中应随时油箱内的油量，做到心中有数，缺油时应及时添加，以防因用尽存油而箱底脏油或空气进入燃油。
二、隧道带模注浆搅拌一体机带模注浆施工要点
一般在混凝土灌注结束１～２ｈ后，开始带模注浆。
１、注浆过程。对１＃主注浆孔进行注浆，控制水料质量比为０.１８，当２＃注浆孔出浆或压力表读数超过１.０ＭＰａ时停止注浆，依次对２＃、３＃注浆孔进行注浆，当二次衬砌端模处出浆时，结束注浆。４＃注浆孔为备用，根据出浆情况选择使用。
２、注浆施工要点。
① 注浆顺序由主注浆孔向端模注浆孔依次进行注浆。
② 每一个注浆孔均需注浆，但在注浆过程中进行其他孔注浆时未注浆的注浆孔流出达到相同密度的浆体时，该孔可以封闭，不进行注浆。
③ 注浆结束标志以排气孔和端头模板流出浓浆即结束注浆。若台车模板处出浆压力达到１.０ＭＰａ，仍未出浓浆，应更换注浆孔注浆，直至端模排气孔流出浓浆时停止注浆。ＲＰＣ注浆管内须饱满，注浆完毕更换注浆连接件时应及时封堵ＲＰＣ注浆管。
④ 记录注浆总量、注浆开始时间和结束时间。
３、管路清洗。注浆结束后关闭止浆阀门，卸下注浆机软管及注浆管件，及时封堵ＲＰＣ注浆管，用清水反复冲洗注浆设备，保障管路畅通。待衬砌混凝土强度达到８.０ＭＰａ后，敲除外露ＲＰＣ注浆管，台车脱模前行，进入下一循环施工工序。
在操作中应特别注意。气源压力不得超过0.8MPa。液压注浆泵使用前的工作： 检查双液注浆泵电源是否正常，检查电动机和，并进行盘动数圈。
